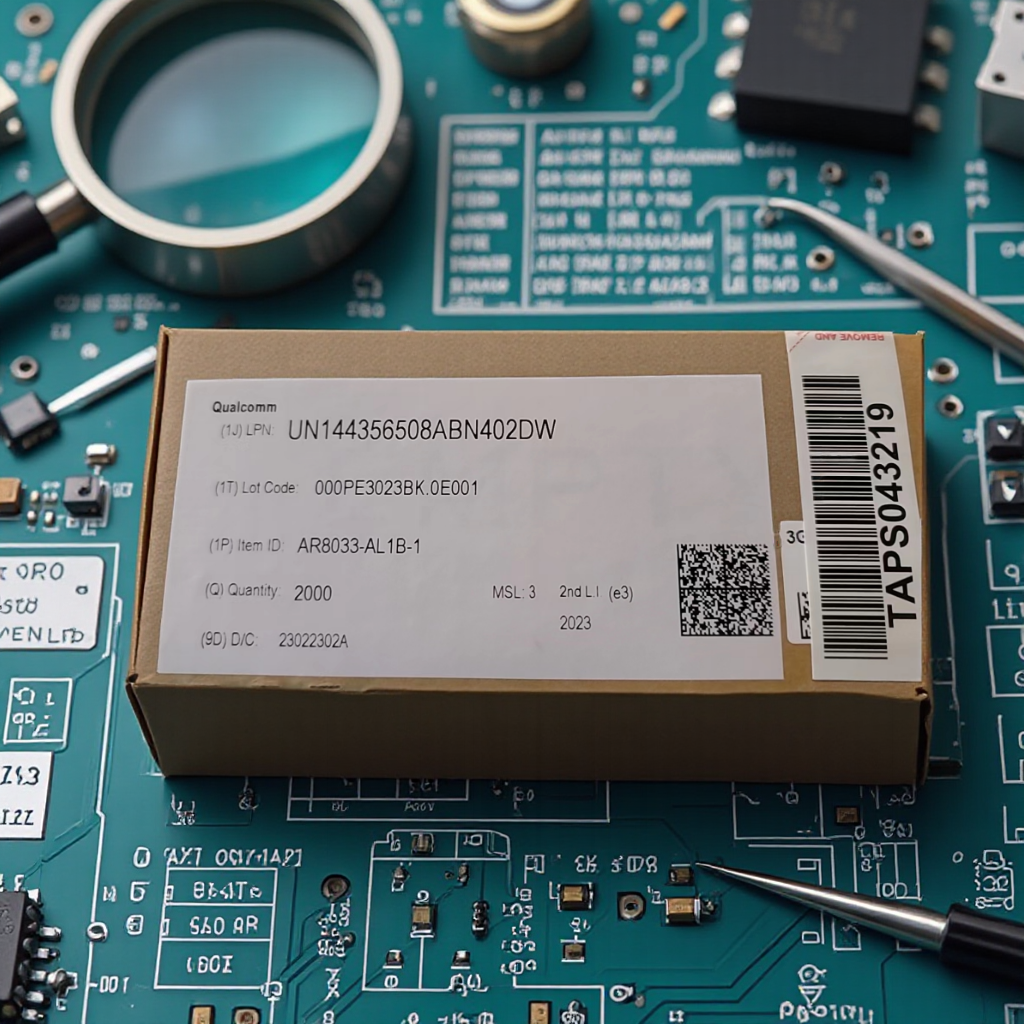

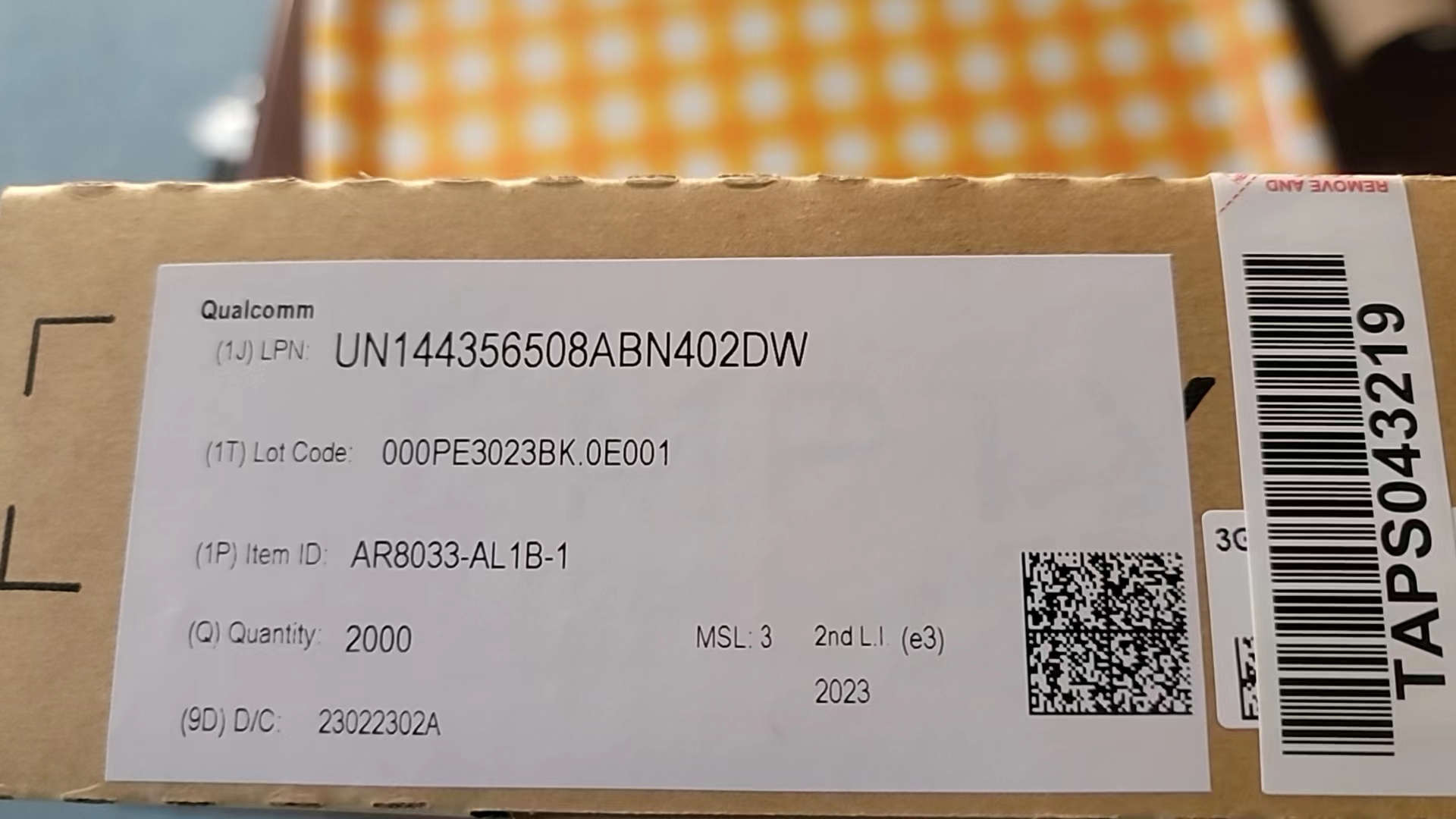

原厂代理正品：AR8033-AL1B-1

AR8033-AL1B 是由 高通（Qualcomm）（原 Atheros 部门）生产的一款高性能、单端口、三速以太网物理层（PHY）收发器芯片。它是网络设备中实现有线网络连接的核心组件之一。

以下是该芯片的详细技术规格、特点及应用信息：

1. 核心参数

• 型号: AR8033-AL1B (后缀 "-AL1B" 通常代表特定的温度等级、封装类型及包装方式，如工业级温度、QFN封装、卷带包装)。

• 制造商: Qualcomm Atheros (现属 Qualcomm Inc.)。

• 传输速率: 支持 10/100/1000 Mbps (10BASE-T, 100BASE-TX, 1000BASE-T) 自适应。

• 接口类型:

• RGMII (Reduced Gigabit Media Independent Interface): 常用于连接主流交换机芯片或SoC。

• SGMII (Serial Gigabit Media Independent Interface): 用于串行高速连接，节省PCB走线空间。

• 封装形式: 48-pin QFN (7x7 mm)，带有散热焊盘（EP），适合高密度PCB设计。

• 工作电压: 核心电压通常为 3.3V 或 3.45V (具体需参考最新Datasheet，不同批次可能微调，但兼容3.3V系统)。

• 温度范围: 通常支持 -40°C 至 +85°C (工业级)，适合严苛环境。

2. 主要功能特性

• 低功耗设计:

• 支持 IEEE 802.3az (Energy Efficient Ethernet, EEE) 标准。

• 支持高通专有的 SmartEEE? 技术，在无数据传输时自动进入低功耗模式，显著降低能耗。

• 高级信号处理:

• 集成高性能模拟前端 (AFE) 和数字信号处理器 (DSP)。

• 具备优秀的回声消除、近端串扰消除和噪声抑制能力，确保在长距离或劣质网线下的稳定连接。

• 电缆诊断功能: 支持 Virtual Cable Tester (VCT)，可通过软件检测网线长度、开路、短路等故障，便于网络维护。

• 唤醒功能: 支持 Wake-on-LAN (WoL)，允许设备在休眠状态下通过网络信号唤醒。

• LED 支持: 提供多个可编程 LED 输出引脚，用于指示连接状态、速度、活动等信息，无需额外驱动电路。

3. 典型应用场景

由于其高可靠性和广泛的兼容性，AR8033-AL1B 广泛应用于：

• 企业级/家用网络设备: 路由器、交换机、无线AP、光猫 (ONT/ONU)。

• 消费电子: 智能电视 (Smart TV)、机顶盒 (STB)、游戏主机、网络打印机。

• 工业控制: 工控机、PLC、工业网关、监控摄像头 (IPC)。

• 通信基础设施: 基站控制器、媒体转换器。
